Блок управления импульсными предохранительными клапанами
Блок управления импульсными предохранительными клапанами БУП-35Р предназначен для управления главным клапаном фирмы SEBIME, установленным на технологическом оборудовании первого контура реактора. Главный клапан состоит из соленоидного, пилотного и основного клапанов. Ручное управление главного клапана производится с БЩУ (РЩУ), автоматическое – путем обработки в БУП-35Р технологических сигналов и формирования по определенным алгоритмам сигнала управления в БУП-35Р.
БУП-35Р принимает:
- аналоговые сигналы постоянного тока в диапазоне от 4 до 20 мА от датчиков контроля давления типа «Сапфир»;
- аналоговые сигналы в виде напряжения в диапазоне от 0 до 32 мВ (термоЭДС) от термопар типа ТХК через устройства компенсации холодных спаев;
- дискретные сигналы с параметрами 24 В, 50 мА от датчиков соленоидного, пилотного и основного клапанов.

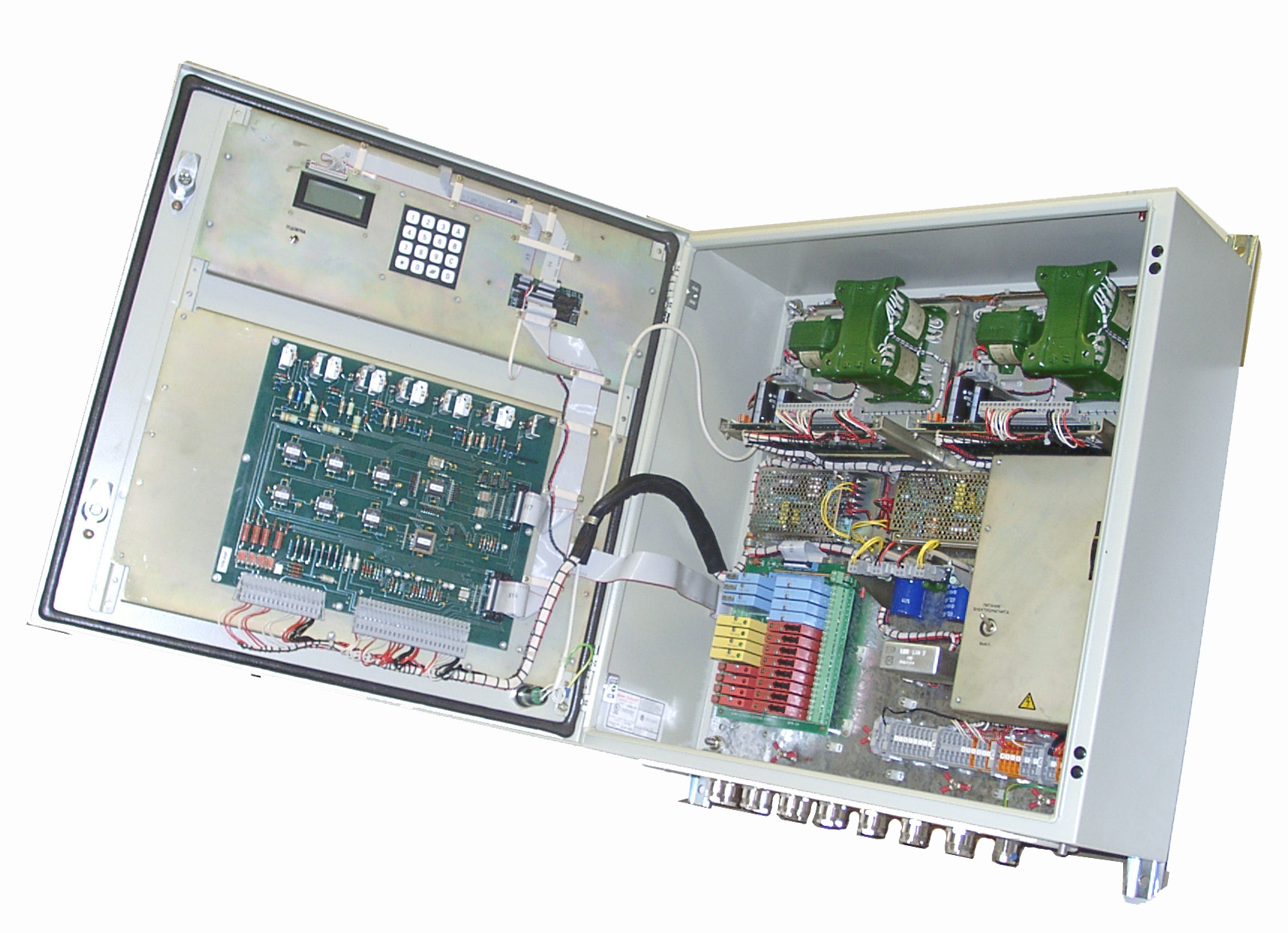

Внешний вид блока БУП-35Р с открытой передней крышкой

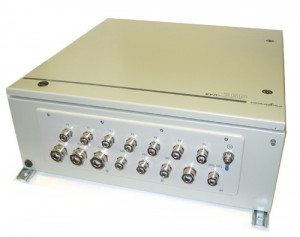

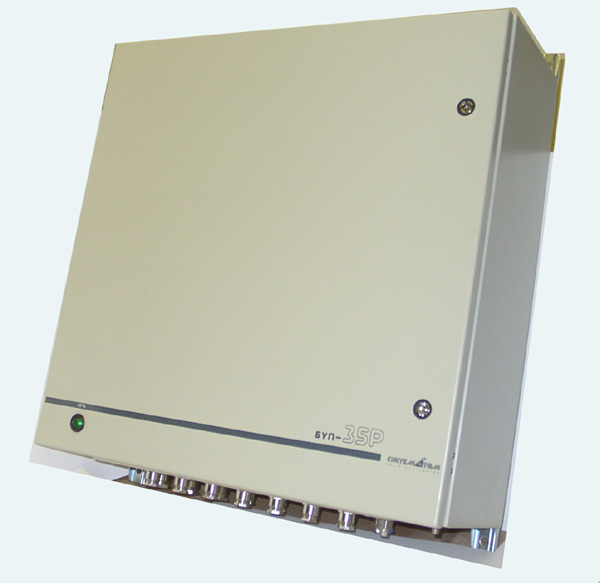

Внешний вид блока БУП-35Р
