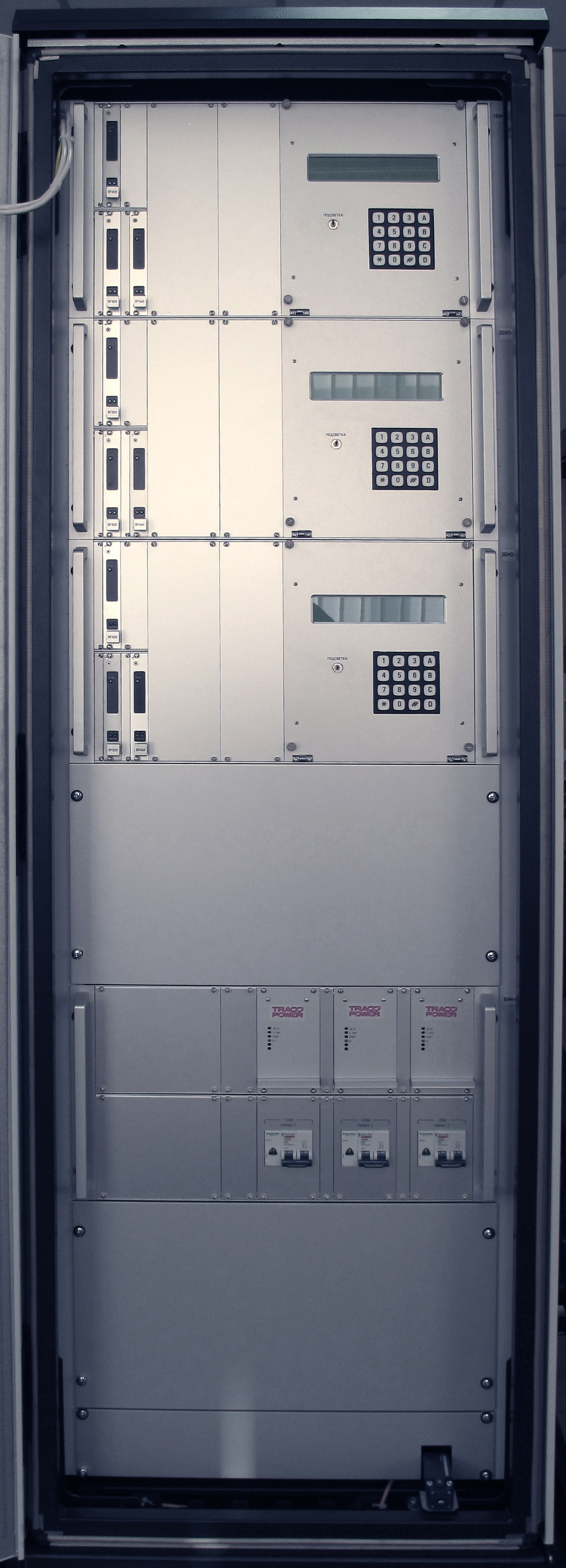

Аппаратура разгрузки и ограничения мощности (АРОМ)

Аппаратура разгрузки и ограничения мощности АРОМ предназначена для ограничения по максимуму мощности реактора на уровнях, устанавливаемых в зависимости от состояния основного технологического оборудования. По входным и выходным сигналам АРОМ связана с аппаратурой блочного щита управления (БЩУ), АКНП, АЗТП, АРС, АОП, АСП, АЛОС и ИВС. АРОМ вычисляет тепловую мощность реактора по подогреву теплоносителя, а сам подогрев измеряется с помощью термопар, установленных на горячей и холодной нитке реактора и включенных дифференциально. Приведенная погрешность измерения термо-ЭДС, пропорциональной подогреву теплоносителя (сигнал с термопар, (1-3) мВ) не превышает 1,0%. АРОМ контролирует также нейтронную мощность реактора, измеряя частоту сигнала, поступающего из АКНП, пропорциональную нейтронной мощности. Максимальная приведенная погрешность измерения частоты, пропорциональной плотности потока нейтронов, (сигнал с АКНП, (50-60000) Гц) составляет 0,1%. Эта аппаратура формирует также сигналы «Разгрузка» и разгружает реактор до установленных значений тепловой мощности при превышении мощности заданного уровня на 2% от номинального значения; при отключении одного или двух ГЦН, работающих в смежных или противоположных петлях, при отключении ТПН (турбопитательный насос), при снижении частоты питающей сети ниже 49 Гц и при отключении турбогенератора от сети.
