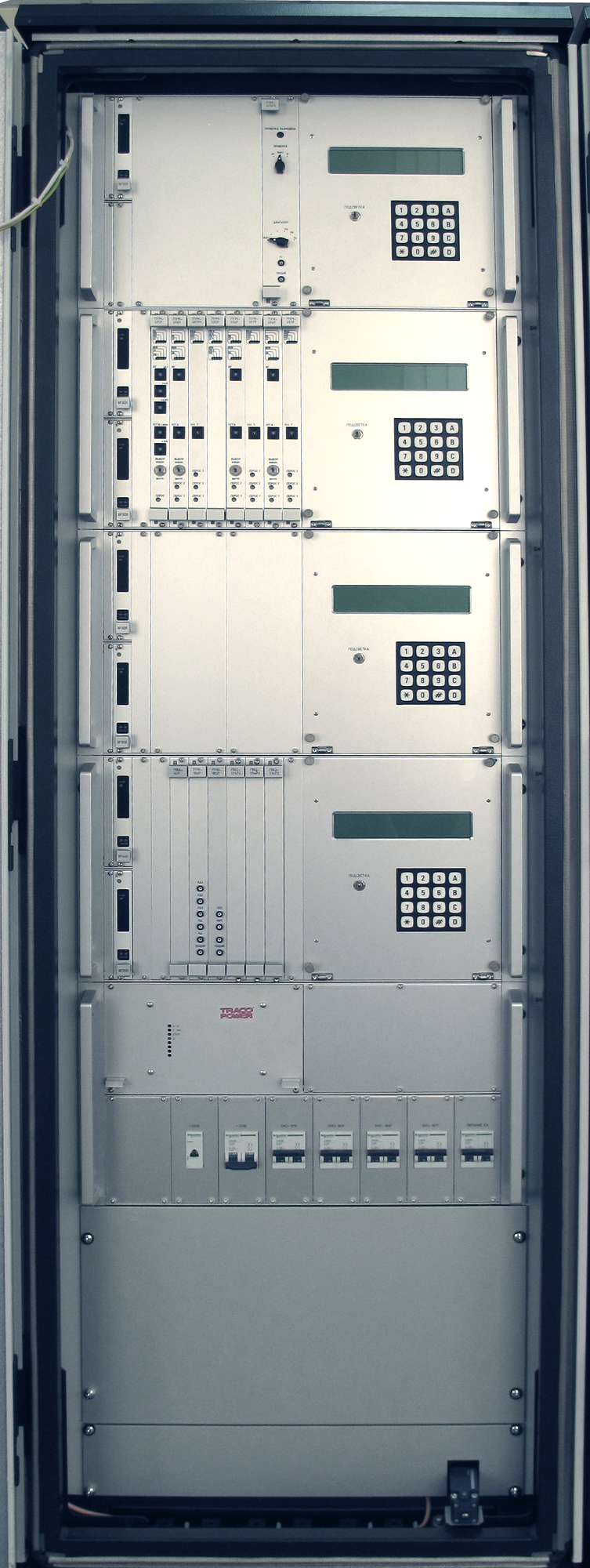

Аппаратура контроля нейтронного потока (АКНП)
Комплекс аппаратуры контроля нейтронного потока АКНП предназначен для работы в системе управления и защиты (СУЗ) водо-водяного энергетического реактора (ВВЭР) АЭС, в том числе в странах с тропическим климатом и районах, подверженных сейсмическим воздействиям. Комплекс формирует сигналы превышения установленных значений мощности и периода, выдает их в систему автоматического регулирования мощности реактора, осуществляет обработку, регистрацию, вычисление реактивности, осуществляет представление информации на пульте оператора, выдает аналоговые и дискретные сигналы по мощности и периоду в систему внутреннего контроля (СВРК).
Комплекс обеспечивает:
- контроль плотности потока нейтронов (с формированием сигналов управления и защиты) — два комплекта аварийной и предупредительной защиты (АЗ/ПЗ); - контроль плотности потока нейтронов при пусках реактора; - контроль плотности потока нейтронов при перегрузке (загрузке) топлива — два комплекта системы контроля перегрузки (СКП); - контроль плотности потока нейтронов на резервном щите управления — комплект резервного щита управления (РЩУ); - контроль периода реактора; — контроль реактивности; — формирование непрерывных аналоговых сигналов, пропорциональных мощности и обратно пропорциональных периоду (для регулирования и ограничения мощности реактора); - цифровое представление информации о мощности и периоде (с возможностью поканального вывода информации); - регистрацию на самопишущих потенциометрах информации о мощности и периоде реактора (с возможностью поканального вывода информации); - аналоговое представление на экране оперативного дисплея информации о мощности и периоде и значений пороговых уставок одновременно по всем каналам контроля; - выборочное цифровое представление на экране оперативного дисплея информации о мощности и периоде реактора - цифровое представление значения реактивности; - автономное (поканальное) задание уставок по значению мощности; - звуковую индикацию об изменении нейтронного потока с автоматическим изменением акустической окраски импульсов; - автоматический контроль исправности с формированием сигнала неисправности; - ручную проверку каналов контроля от блока управления по мощности и периоду в обоих диапазонах.
